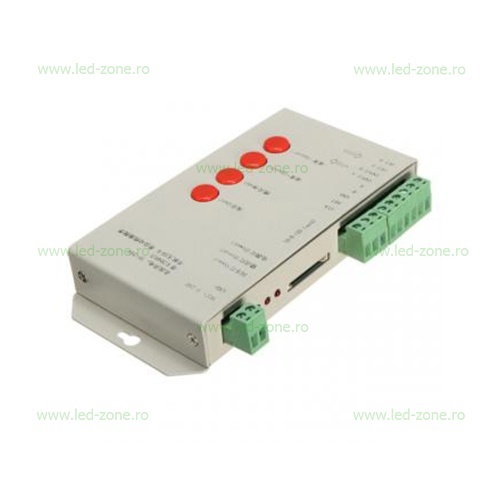

Controller Banda LED RGB Digitala Programabil T1000S

Descriere

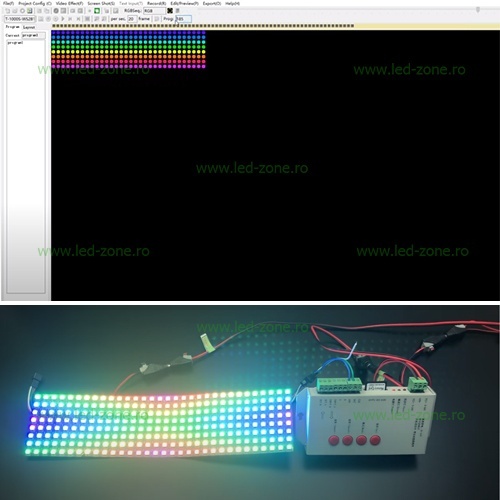

Controller-ul T1000S este compatibil doar cu benzile led digitale si se foloseste pentru crearea de animatii personalizate cu ajutorului programului LED Edit 2019 v.4.3.

Caracteristici:
- suporta 256 nivele de gri
- numar max. de led-uri: 2048
- nr. max. de programe presetate pe card: 16 (.led)
- pe card se pot transfera multiple moduri de animatie
- butoane pentru selectare mod si viteza
- cardul SD trebuie formatat FAT32

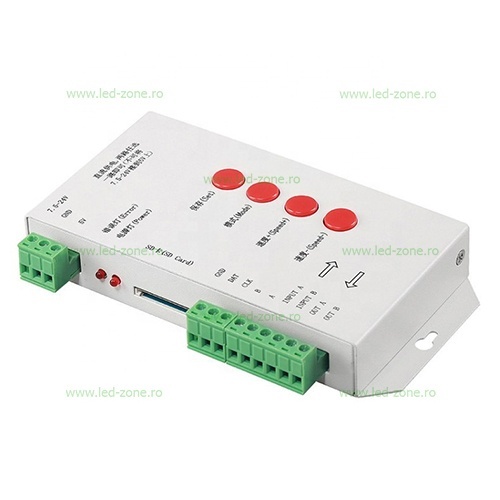

Definitia butoanelor:
CLK: Frecventa date
DAT: Semnal date
GND: Terminal negativ date

Cand controllerul controleaza mai putin de 512 pixeli rate frame-ul ajunge la 30fps. Cand T-1000S controleaza mai mult de 512 pixeli rate frame-ul coboara automat.
Se pot uni / link intre mai multe controllere T1000S si acestea vor lucra in mod sincron.
T-1000S controleaza pana la 2048 pixeli prin semnal de tip SPI (TTL)
Când chipul LED are o singura linie cu date, atunci trebuie doar să fie conectat cu DAT și GND la controler, exemple de banda led ws2811 sau ws2812B.
Controller-ul T1000S suporta sa fie controlat si prin semnal DMX si daca trebuie sa folositi semnal RS485 trebuie sa conectati la A DMX+ si la B DMX-
În cazul în care chip-ul LED este dublu linie cu DAT și CLK, apoi trebuie să fie conectat cu DAT, CLK și GND la controller, exemple de banda led 6803lpd sau ws2813.
